Блок питания — это "сердце" компьютера, которое обеспечивает все компоненты необходимой энергией. В этой статье мы подробно разберём все типы разъёмов, их назначение и особенности.

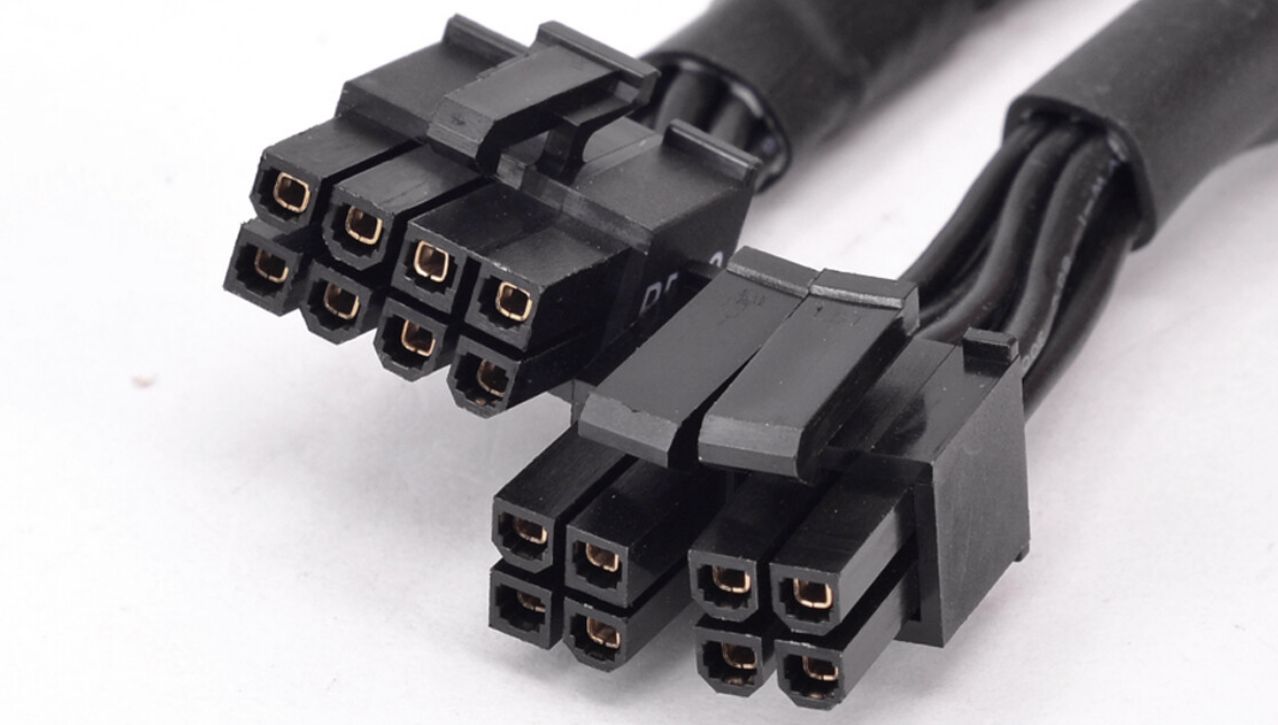

8-контактный разъём ATX12V (EPS) и его 4-контактные варианты
8-контактный разъём питания процессора (ATX12V/EPS)
Этот разъём используется для питания центрального процессора (CPU) и является одним из самых важных в современном компьютере.
Историческая справка
В ранних компьютерах процессоры потребляли мало энергии и не требовали отдельного питания. С ростом производительности CPU в конце 1990-х годов появился 4-контактный разъём ATX12V (известный как P4).
К 2005 году с появлением многоядерных процессоров 4 контактов стало недостаточно, и был разработан 8-контактный вариант (EPS12V). Сегодня большинство материнских плат используют либо 8-контактный, либо комбинированный 8+4 контактный разъём для высокопроизводительных процессоров.
Особенности конструкции
8-контактный разъём фактически состоит из двух 4-контактных половин, которые могут разделяться. Это сделано для совместимости со старыми материнскими платами, рассчитанными на 4 контакта.
Цвета проводов и распиновка
| Контакт | Цвет провода | Назначение |
|---|---|---|
| 1 | Жёлтый | +12V |
| 2 | Жёлтый | +12V |
| 3 | Чёрный | Земля (GND) |
| 4 | Чёрный | Земля (GND) |
| 5 | Чёрный | Земля (GND) |
| 6 | Чёрный | Земля (GND) |
| 7 | Жёлтый | +12V |
| 8 | Жёлтый | +12V |
Форма разъёма: трапециевидная с закруглёнными углами, имеет ключ (выступ) для правильной ориентации. Штекер имеет пластиковый корпус с контактами внутри, расположенными в два ряда.
Другие разъёмы блока питания

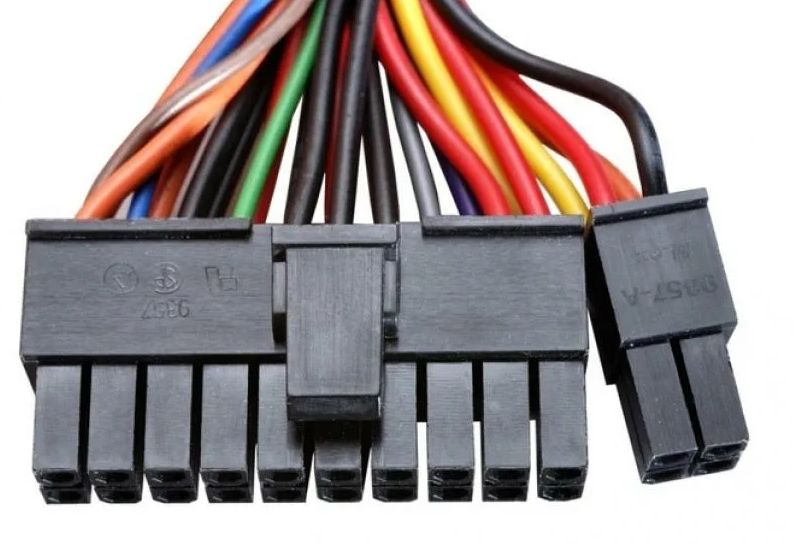

24-контактный основной разъём ATX
Это основной разъём, который подключается к материнской плате и обеспечивает питание большинства её компонентов.
Историческая справка
В оригинальной спецификации ATX (1995 год) использовался 20-контактный разъём. С развитием технологий и увеличением энергопотребления в 2003 году был добавлен дополнительный 4-контактный сегмент, создав современный 24-контактный разъём.
Интересный факт: многие блоки питания поставляются с разъёмом 20+4 контакта для совместимости со старыми материнскими платами.
Цвета проводов и распиновка (основные)
| Контакт | Цвет провода | Назначение |
|---|---|---|
| 1, 2, 12, 13 | Оранжевый | +3.3V |
| 4, 6, 21, 22, 23 | Красный | +5V |
| 9, 14 | Фиолетовый | +5VSB (дежурное питание) |
| 10, 11 | Жёлтый | +12V |
| 20 | Белый | -5V (редко используется) |
| 16 | Чёрный | Земля (GND) |
Форма разъёма: прямоугольный с защёлкой для фиксации. Имеет ключи (специальные выступы и отсутствующие контакты) для предотвращения неправильного подключения.

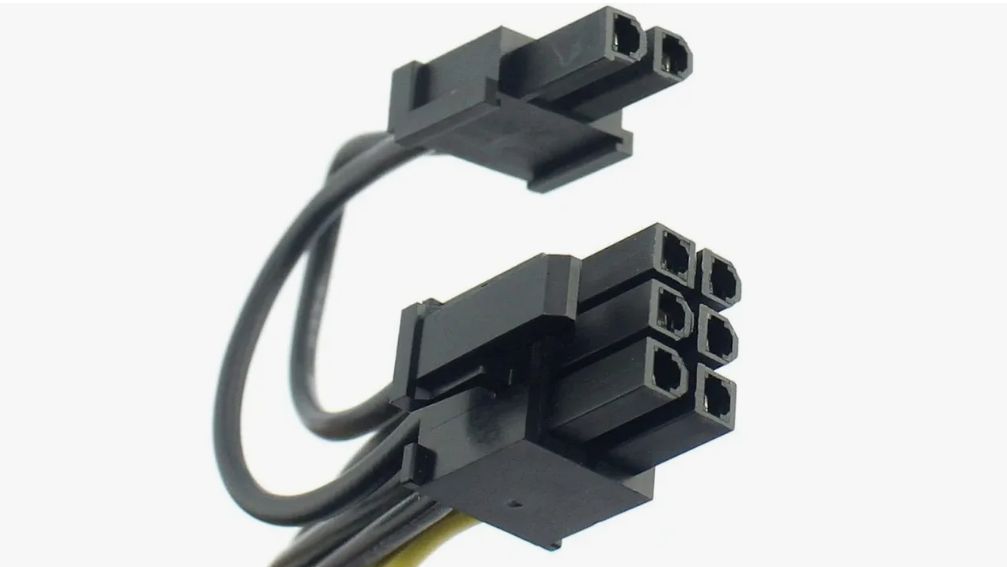

6/8-контактные разъёмы PCIe (для видеокарт)
Эти разъёмы используются для питания дискретных видеокарт и других устройств с интерфейсом PCI Express.
Историческая справка
Ранние видеокарты получали питание только через слот PCIe на материнской плате (до 75W). С появлением мощных 3D-ускорителей в середине 2000-х потребовались дополнительные разъёмы питания.
Сначала использовался 6-контактный разъём (до 75W дополнительно), затем 8-контактный (до 150W). Современные высокопроизводительные видеокарты могут требовать несколько таких разъёмов.
Цвета проводов и распиновка (8-контактный)
| Контакт | Цвет провода | Назначение |
|---|---|---|
| 1, 2, 3 | Жёлтый | +12V |
| 4, 5, 6 | Чёрный | Земля (GND) |
| 7 | Чёрный | Земля (GND) |
| 8 | Жёлтый | +12V |
Форма разъёма: прямоугольный с защёлкой, похож на 8-контактный CPU, но с другой распиновкой и ключами, предотвращающими перепутывание.

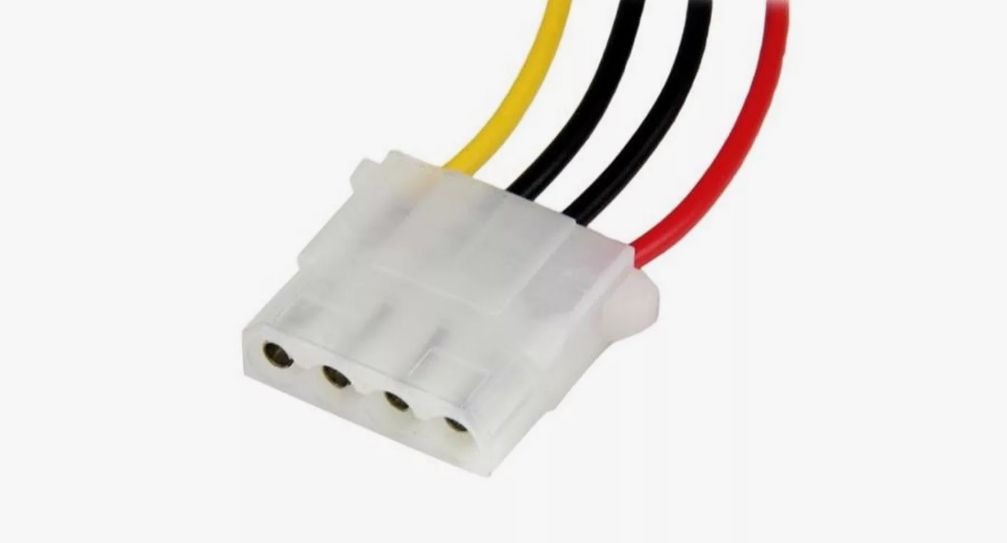

4-контактный разъём Molex (периферийный)
Один из старейших разъёмов, используемый для питания жёстких дисков, оптических приводов и другой периферии.
Историческая справка
Разъём Molex (официально AMP Mate-N-Lok) был разработан в 1950-х годах, но в компьютерах стал использоваться с 1980-х. Долгое время был стандартом для подключения ATA-дисков и приводов.
С появлением SATA в середине 2000-х его значение уменьшилось, но он до сих пор используется для некоторых вентиляторов, контроллеров и других устройств.
Цвета проводов и распиновка
| Контакт | Цвет провода | Назначение |
|---|---|---|
| 1 | Жёлтый | +12V |
| 2 | Чёрный | Земля (GND) |
| 3 | Чёрный | Земля (GND) |
| 4 | Красный | +5V |
Форма разъёма: прямоугольный с закруглёнными углами, имеет ключ в виде скошенных углов на корпусе. Штекер плотно входит в гнездо с характерным щелчком.

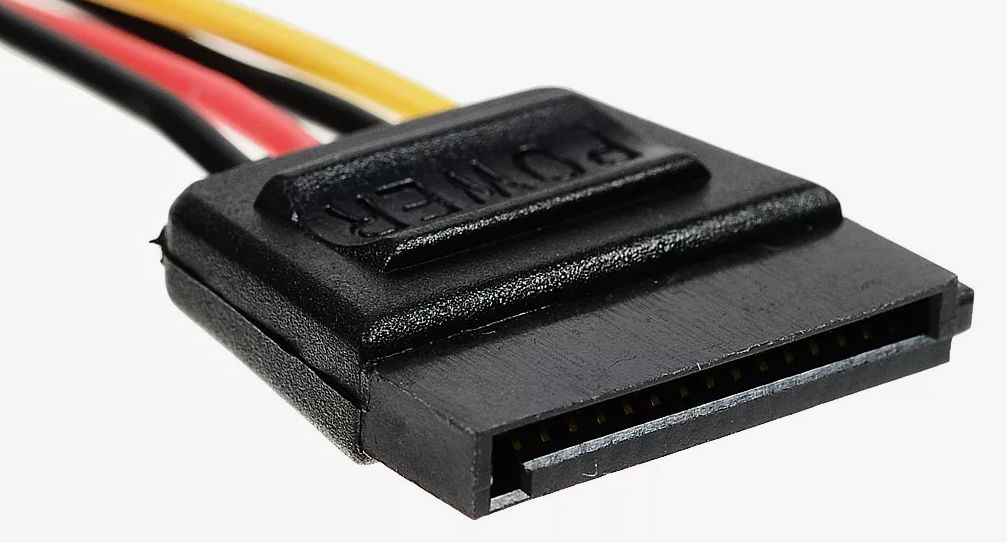

15-контактный разъём SATA
Современный разъём для питания жёстких дисков и SSD с интерфейсом SATA.
Историческая справка
Появился в 2003 году вместе с интерфейсом SATA, заменив 4-контактный Molex для дисковых накопителей. Основные преимущества — более компактный размер и поддержка горячей замены (в некоторых конфигурациях).
Цвета проводов и распиновка
| Контакт | Цвет провода | Назначение |
|---|---|---|
| 1, 2, 3 | Оранжевый | +3.3V (редко используется) |
| 4, 5, 6 | Чёрный | Земля (GND) |
| 7, 8, 9 | Красный | +5V |
| 10, 11, 12 | Чёрный | Земля (GND) |
| 13, 14, 15 | Жёлтый | +12V |
Форма разъёма: плоский L-образный разъём с ключом в виде выреза на одной стороне. Имеет 15 тонких контактов в один ряд.
Полезные советы по подключению
Как правильно подключать разъёмы?
- Всегда выключайте компьютер и отключайте блок питания от сети перед подключением/отключением разъёмов
- Обращайте внимание на ключи и форму разъёмов — они должны входить без усилия
- Убедитесь, что разъёмы полностью вставлены до щелчка (если есть защёлка)
- Не перегибайте провода резко у основания разъёма
Чего нельзя делать?
- Не пытайтесь силой вставить разъём, если он не подходит — проверьте ориентацию
- Не используйте переходники сомнительного качества
- Не перегружайте разъёмы — у каждого есть пределы по току
- Не оставляйте незакреплённые провода рядом с вентиляторами
